Ngày nhận bài: 1/11/2025; ngày sửa bài: 29/11/2025; ngày chấp nhận đăng: 15/12/2025

Tóm tắt

Trong bối cảnh BIM đang được áp dụng ngày càng rộng rãi trong các dự án hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá tại Việt Nam, yêu cầu tối ưu hóa thiết kế không chỉ tập trung vào kết cấu chính mà còn mở rộng sang các kết cấu phụ trợ trong quá trình chế tạo cấu kiện đúc sẵn. Bệ căng dầm bê tông dự ứng lực đúc sẵn là một kết cấu quan trọng, ảnh hưởng trực tiếp đến an toàn và hiệu quả sản xuất, nhưng hiện nay vẫn chủ yếu được thiết kế theo các phương pháp truyền thống với mức độ tích hợp BIM còn hạn chế.

Bài báo đề xuất một giải pháp tối ưu hóa thiết kế dựa trên BIM cho bệ căng dầm bê tông dự ứng lực đúc sẵn thông qua quy trình tích hợp giữa Midas CIM, Midas CIVIL và Midas CAD. Quy trình này cho phép liên kết chặt chẽ giữa mô hình hóa, phân tích kết cấu và triển khai bản vẽ, đồng thời hỗ trợ thực hiện các vòng lặp tối ưu thiết kế một cách hiệu quả.

Giải pháp được áp dụng thông qua nghiên cứu điển hình cho bệ căng phục vụ chế tạo dầm bê tông dự ứng lực đúc sẵn loại I24,54. Kết quả cho thấy quy trình đề xuất giúp nâng cao tính nhất quán dữ liệu thiết kế và rút ngắn 60% thời gian phân tích - tối ưu và 50% thời gian triển khai bản vẽ, trong khi vẫn bảo đảm các yêu cầu kỹ thuật và an toàn kết cấu.

Từ khóa: Mô hình thông tin Tải app 28Bet (BIM); tối ưu hóa thiết kế; bệ căng dầm; dầm bê tông dự ứng lực đúc sẵn; midas CIM - Midas CIVIL - Midas CAD.

Abstract

In the context of the increasingly widespread adoption of BIM in transportation infrastructure projects in Vietnam, design optimization requirements are no longer limited to primary structural components but have expanded to include auxiliary structures involved in the precast production process. Prestressing beds for precast prestressed concrete girders constitute a critical structural system that directly affects production safety and efficiency; however, they are still predominantly designed using traditional methods with a limited level of BIM integration.

This paper proposes a BIM-based design optimization solution for prestressing beds of precast prestressed concrete girders through an integrated workflow involving Midas CIM, Midas CIVIL, and Midas CAD. The proposed workflow enables a seamless linkage between modeling, structural analysis, and drawing production, while effectively supporting iterative design optimization.

The solution is demonstrated through a case study of a prestressing bed used for the fabrication of I-shaped precast prestressed concrete girders with a span of 24.54 m. The results indicate that the proposed workflow significantly enhances the consistency of design data and reduces the time required for analysis and optimization by approximately 60%, as well as the time for drawing production by about 50%, while fully satisfying technical requirements and structural safety criteria.

Keywords: Building Information Modeling (BIM); Design Optimization; Prestressing Bed; Precast Prestressed Concrete Girder; Midas CIM – Midas CIVIL – Midas CAD.

1. Đặt vấn đề

Trong những năm gần đây, với sự phát triển mạnh mẽ của các dự án hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá quy mô lớn như hệ thống đường cao tốc, các tuyến vành đai đô thị và cầu cạn, Mô hình thông tin Tải app 28Bet (Building Information Modeling - BIM) đã từng bước được áp dụng trong lĩnh vực hạ tầng - cầu đường tại Việt Nam. Khác với các Tải app 28Bet dân dụng, các dự án hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá có đặc trưng về hình học tuyến phức tạp, quy mô lớn, kết cấu đa dạng và yêu cầu cao về tiến độ cũng như tính đồng bộ dữ liệu trong suốt vòng đời dự án.

Trong bối cảnh đó, BIM được kỳ vọng không chỉ là công cụ mô hình hóa 3D, mà còn là nền tảng tích hợp phục vụ thiết kế, phân tích, tối ưu hóa và triển khai hồ sơ kỹ thuật. Tuy nhiên, thực tiễn áp dụng BIM trong lĩnh vực cầu đường cho thấy nhiều khó khăn, đặc biệt là sự thiếu đồng bộ giữa các phần mềm mô hình, phần mềm tính toán kết cấu và công cụ triển khai bản vẽ 2D. Các nghiên cứu trước đây đã chỉ ra rằng việc sử dụng các phần mềm BIM không chuyên dụng cho hạ tầng có thể làm giảm hiệu quả mô hình hóa và hạn chế khả năng liên kết dữ liệu với các phần mềm phân tích kết cấu chuyên ngành [1-3].

Trên thế giới, nhiều nghiên cứu đã tập trung vào việc kết hợp BIM với phân tích kết cấu và tối ưu hóa thiết kế, đặc biệt đối với các kết cấu cầu và cấu kiện bê tông dự ứng lực. Một số tác giả đề xuất quy trình tích hợp BIM với các phần mềm phân tích nhằm rút ngắn thời gian thiết kế và nâng cao độ chính xác của kết quả tính toán [4-6]. Tuy nhiên, phần lớn các nghiên cứu này vẫn tập trung vào giai đoạn thiết kế cầu, trong khi các kết cấu phụ trợ như bệ căng cáp trong nhà máy đúc dầm chưa được quan tâm đầy đủ.

Tại Việt Nam, các nghiên cứu và ứng dụng BIM trong lĩnh vực cầu đường chủ yếu tập trung vào mô hình hóa hình học, phối hợp thiết kế và trích xuất khối lượng, trong khi việc liên kết BIM với bài toán tối ưu hóa thiết kế và triển khai bản vẽ vẫn còn hạn chế. Đặc biệt, quy trình thiết kế bệ căng dầm bê tông dự ứng lực đúc sẵn hiện nay vẫn chủ yếu dựa trên các phần mềm tính toán độc lập và bản vẽ CAD, dẫn đến thời gian thiết kế kéo dài và khó khăn trong việc kiểm soát thay đổi thiết kế.

Trên cơ sở đó, bài báo này đề xuất một giải pháp tối ưu hóa thiết kế cấu kiện BTCT đúc sẵn ứng dụng BIM thông qua việc tích hợp các phần mềm chuyên dụng cho hạ tầng gồm Midas CIM, Midas CIVIL và Midas CAD. Giải pháp hướng tới việc thiết lập một quy trình thiết kế liên tục, cho phép liên kết mô hình BIM với phân tích kết cấu và triển khai bản vẽ, qua đó nâng cao hiệu quả thiết kế và tính khả thi trong thực tiễn áp dụng cho các dự án hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá tại Việt Nam.

2. Giải pháp tối ưu hóa thiết kế cấu kiện BTCT đúc sẵn ứng dụng BIM

2.1. Khung giải pháp tổng thể

Trên cơ sở tổng quan nghiên cứu và thực tiễn áp dụng BIM trong lĩnh vực hạ tầng - cầu đường, bài báo đề xuất một giải pháp tối ưu hóa thiết kế dựa trên BIM nhằm khắc phục các hạn chế của quy trình thiết kế truyền thống. Giải pháp được Đăng nhập tài khoản 28Bet theo hướng tích hợp thông tin và quy trình, trong đó mô hình BIM đóng vai trò trung tâm của toàn bộ quá trình thiết kế và tối ưu.

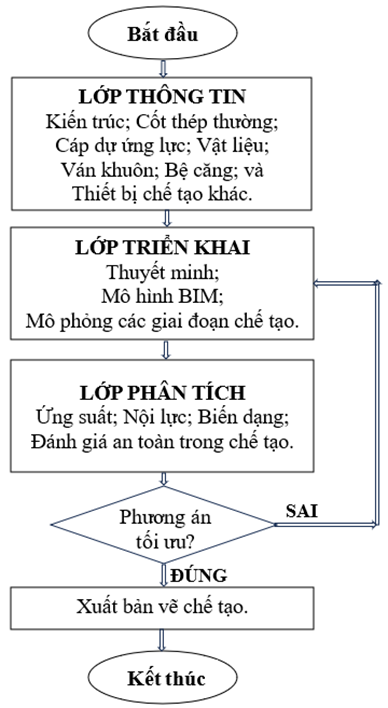

Khung giải pháp gồm ba lớp chính: Lớp thông tin, Lớp triển khai và Lớp phân tích. Lớp thông tin chứa mô hình BIM với đầy đủ dữ liệu hình học, vật liệu, cấu tạo và thông số cáp dự ứng lực Hình 1. Đây là nguồn dữ liệu thống nhất phục vụ cho các bước tiếp theo. Lớp triển khai mô tả chuỗi hoạt động từ thuyết minh, mô hình hóa, đến mô phỏng các giai đoạn chế tạo, bảo đảm sự liên thông dữ liệu giữa các giai đoạn. Lớp phân tích tập trung vào đánh giá khả năng làm việc của kết cấu thông qua phân tích nội lực, ứng suất và chuyển vị, kết quả được phản hồi trực tiếp vào mô hình BIM để phục vụ các vòng lặp tối ưu.

2.2. Quy trình tích hợp Midas CIM - Midas CIVIL - Midas CAD

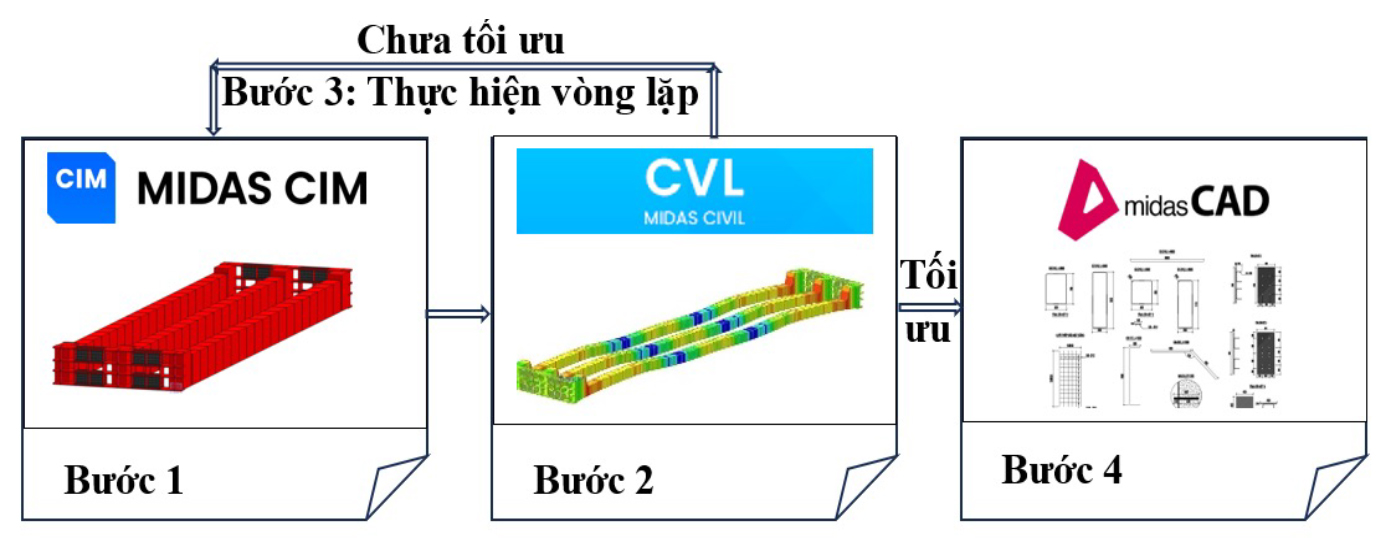

Dựa trên khung giải pháp trên, bài báo đề xuất một quy trình tích hợp giữa Midas CIM, Midas CIVIL và Midas CAD cho thiết kế bệ căng dầm bê tông dự ứng lực đúc sẵn. Quy trình gồm bốn bước và cho phép lặp lại nhằm đạt phương án thiết kế tối ưu Hình 2.

Ở bước đầu, mô hình BIM của bệ căng được Đăng nhập tài khoản 28Bet trong Midas CIM với đầy đủ hình học và các bộ phận chịu lực chính. Mô hình được thiết kế theo hướng tham số hóa, cho phép điều chỉnh nhanh các thông số như chiều dài bệ, cấu tạo mặt cắt và bố trí thiết bị neo.

Tiếp theo, mô hình BIM được chuyển trực tiếp sang Midas CIVIL để thực hiện phân tích kết cấu. Trong Thể thao 28bet phân tích, các đặc tính vật liệu, điều kiện biên và tải trọng căng cáp được thiết lập phù hợp với điều kiện làm việc thực tế. Kết quả phân tích cho phép đánh giá nội lực, ứng suất và chuyển vị của bệ căng, làm cơ sở cho việc kiểm tra và điều chỉnh thiết kế.

Trên cơ sở kết quả phân tích, các thông số thiết kế được cập nhật ngược lại mô hình BIM nhằm thực hiện các vòng lặp tối ưu. Nhờ khả năng liên kết dữ liệu trực tiếp giữa các phần mềm, quá trình điều chỉnh và đánh giá phương án được thực hiện nhanh chóng và nhất quán, hạn chế sai lệch thông tin.

Sau khi phương án thiết kế tối ưu được xác định, mô hình BIM được chuyển sang Midas CAD để triển khai bản vẽ kỹ thuật và trích xuất bảng khối lượng. Các bản vẽ được tạo lập trực tiếp từ mô hình, bảo đảm tính chính xác hình học và sự thống nhất với kết quả phân tích kết cấu.

2.3. Vai trò và phạm vi áp dụng của giải pháp

Giải pháp tối ưu hóa thiết kế ứng dụng BIM được đề xuất phù hợp với đặc thù của các dự án hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá tại Việt Nam, nơi yêu cầu cao về tiến độ, độ chính xác và hiệu quả kinh tế. Việc sử dụng các phần mềm BIM chuyên dụng cho cầu và hạ tầng giúp nâng cao hiệu quả mô hình hóa, đồng thời tạo điều kiện thuận lợi cho việc tích hợp phân tích kết cấu và triển khai bản vẽ.

Ngoài bệ căng dầm bê tông dự ứng lực đúc sẵn, quy trình này có thể được mở rộng áp dụng cho các kết cấu phụ trợ khác trong nhà máy đúc dầm và các cấu kiện hạ tầng có tính lặp cao, góp phần nâng cao năng lực thiết kế và khả năng cạnh tranh của các đơn vị tư vấn và nhà sản xuất cấu kiện.

3. Nghiên cứu điển hình

3.1. Giới thiệu đối tượng nghiên cứu

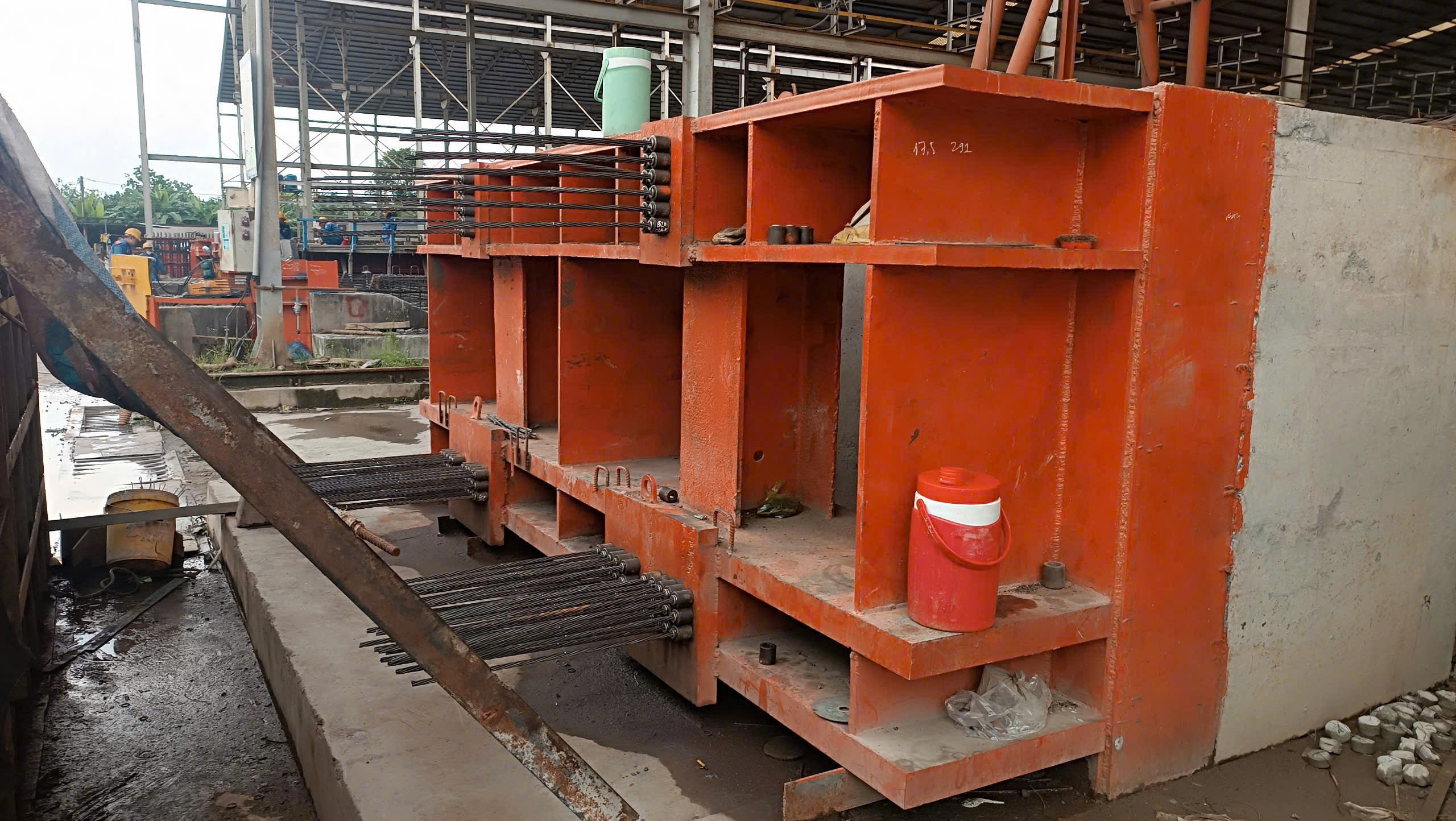

Nghiên cứu điển hình được thực hiện cho bệ căng dầm bê tông dự ứng lực phục vụ chế tạo dầm bê tông dự ứng lực đúc sẵn loại I24,54 (dài 24,54 m), cấu kiện được sử dụng phổ biến trong các dự án cầu cạn và đường cao tốc tại Việt Nam. Trong quá trình căng cáp, bệ căng đóng vai trò là kết cấu chịu phản lực chính, truyền và cân bằng lực căng từ thiết bị căng sang hệ cáp và dầm bê tông. Do đó, bệ căng phải đáp ứng các yêu cầu nghiêm ngặt về khả năng chịu lực, biến dạng và ổn định tổng thể.

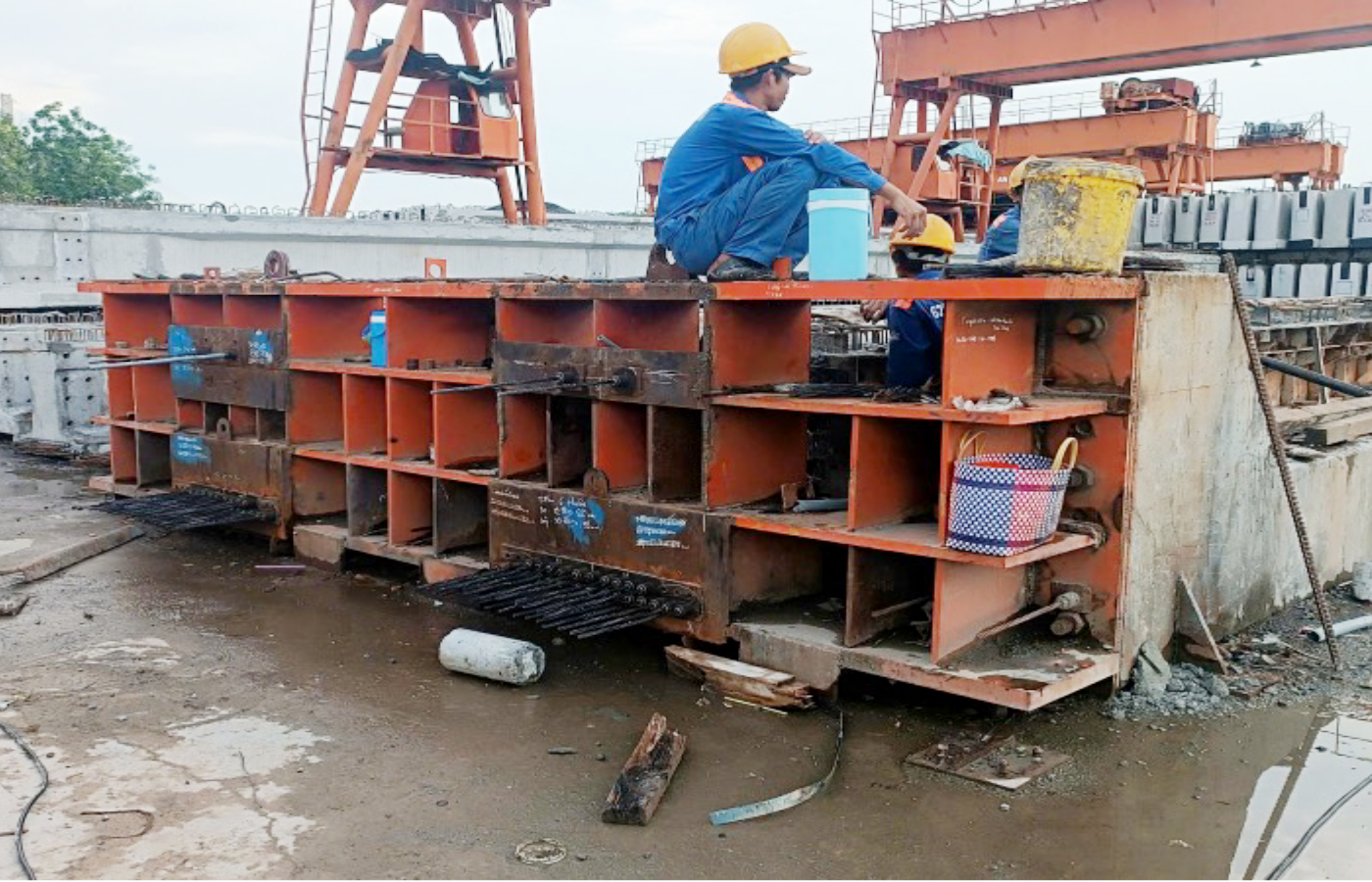

Cấu tạo bệ căng dầm bê tông dự ứng lực nghiên cứu bao gồm các bộ phận chính như móng bệ, thân bệ chịu lực, hệ thiết bị neo và các cấu kiện liên kết với nền móng. Sơ đồ cấu tạo tổng thể và vị trí các bộ phận chính được trình bày trong Hình 3.

3.2. Thiết lập mô hình BIM và mô hình phân tích

Trên cơ sở quy trình đề xuất tại Mục 3, mô hình BIM của bệ căng được Đăng nhập tài khoản 28Bet trong Midas CIM với đầy đủ thông tin hình học, cấu tạo và thuộc tính vật liệu. Mô hình phản ánh chính xác cấu hình thực tế của bệ căng, bao gồm hình học tổng thể, các bộ phận chịu lực chính và vị trí thiết bị neo.

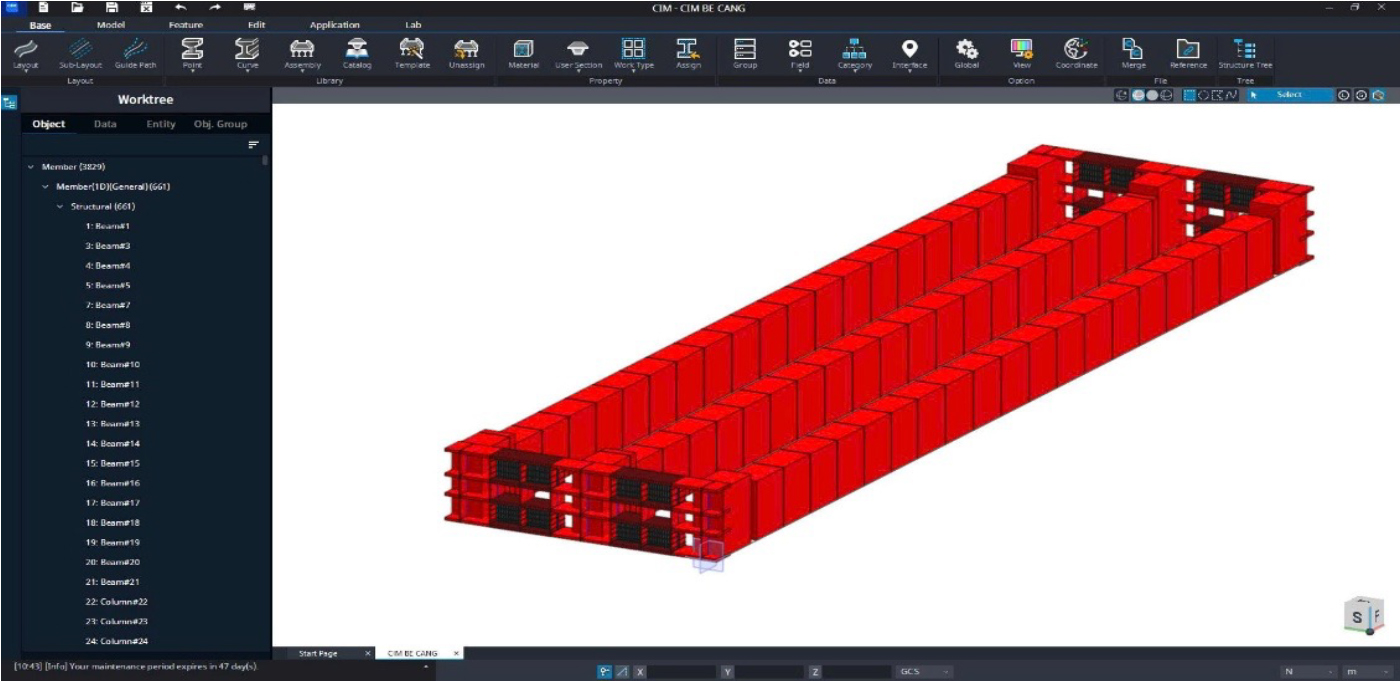

Mô hình được Đăng nhập tài khoản 28Bet theo hướng tham số hóa, cho phép điều chỉnh nhanh các thông số như chiều dài bệ, bố trí cấu kiện và lực căng thiết kế Hình 4. Sau khi hoàn thiện mô hình BIM, dữ liệu kết cấu được chuyển trực tiếp sang Midas CIVIL để thực hiện phân tích kết cấu.

Trong Thể thao 28bet phân tích, các đặc tính vật liệu, điều kiện biên và tải trọng căng cáp được thiết lập phù hợp với điều kiện làm việc thực tế của bệ căng. Phân tích được thực hiện nhằm xác định nội lực, phân bố ứng suất và chuyển vị của kết cấu dưới tác dụng của lực căng cáp và tải trọng bản thân.

3.3. Kết quả phân tích kết cấu và đánh giá khả năng làm việc

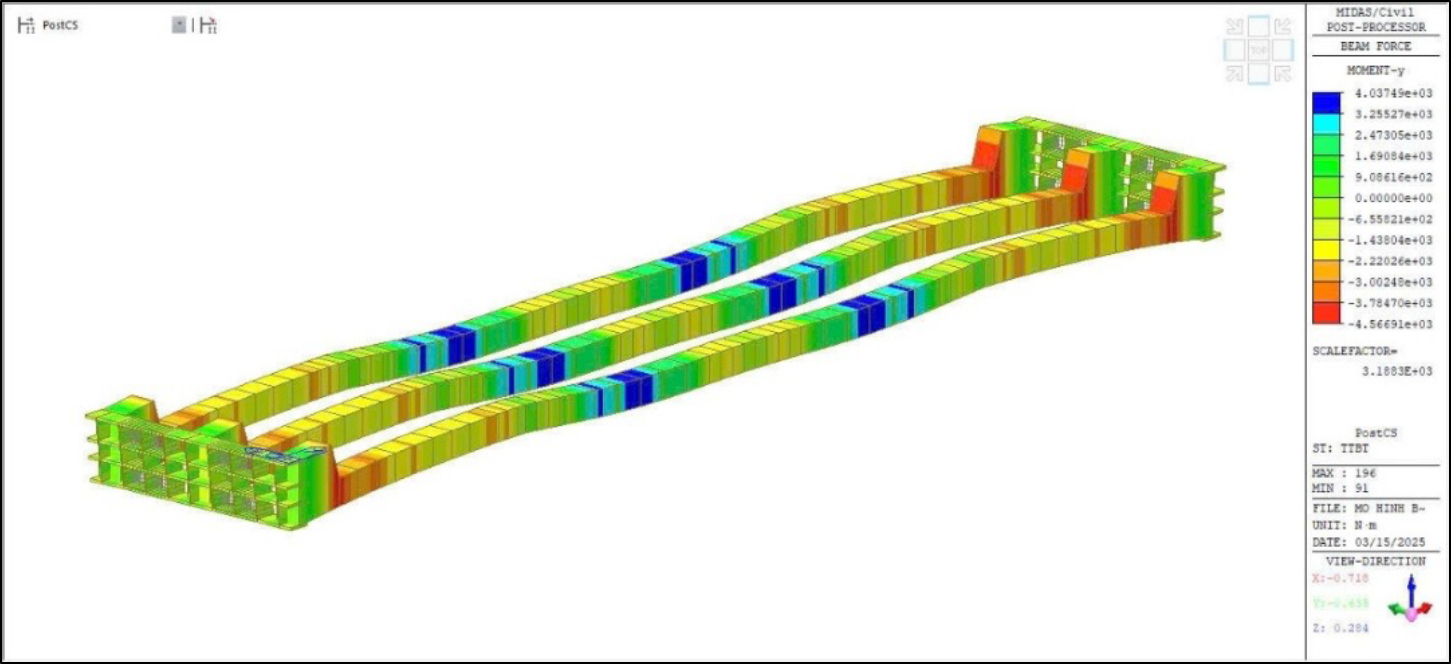

Kết quả phân tích trong Midas CIVIL cho phép đánh giá trạng thái ứng suất và biến dạng của bệ căng trong quá trình căng cáp. Các giá trị nội lực, ứng suất và chuyển vị thu được được so sánh với các giới hạn cho phép theo tiêu chuẩn thiết kế hiện hành để kiểm tra điều kiện làm việc của kết cấu.

Kết quả cho thấy bệ căng đáp ứng các yêu cầu về khả năng chịu lực và ổn định trong suốt quá trình truyền lực căng. Các vùng chịu ứng suất lớn được xác định rõ ràng, cung cấp cơ sở để điều chỉnh cục bộ kích thước và cấu tạo trong các vòng lặp tối ưu tiếp theo. Mô hình tính toán không chỉ phục vụ kiểm tra an toàn mà còn hỗ trợ tối ưu hóa kích thước và vật liệu sử dụng cho bệ căng Hình 5.

3.4. Triển khai bản vẽ và bảng khối lượng bằng Midas CAD

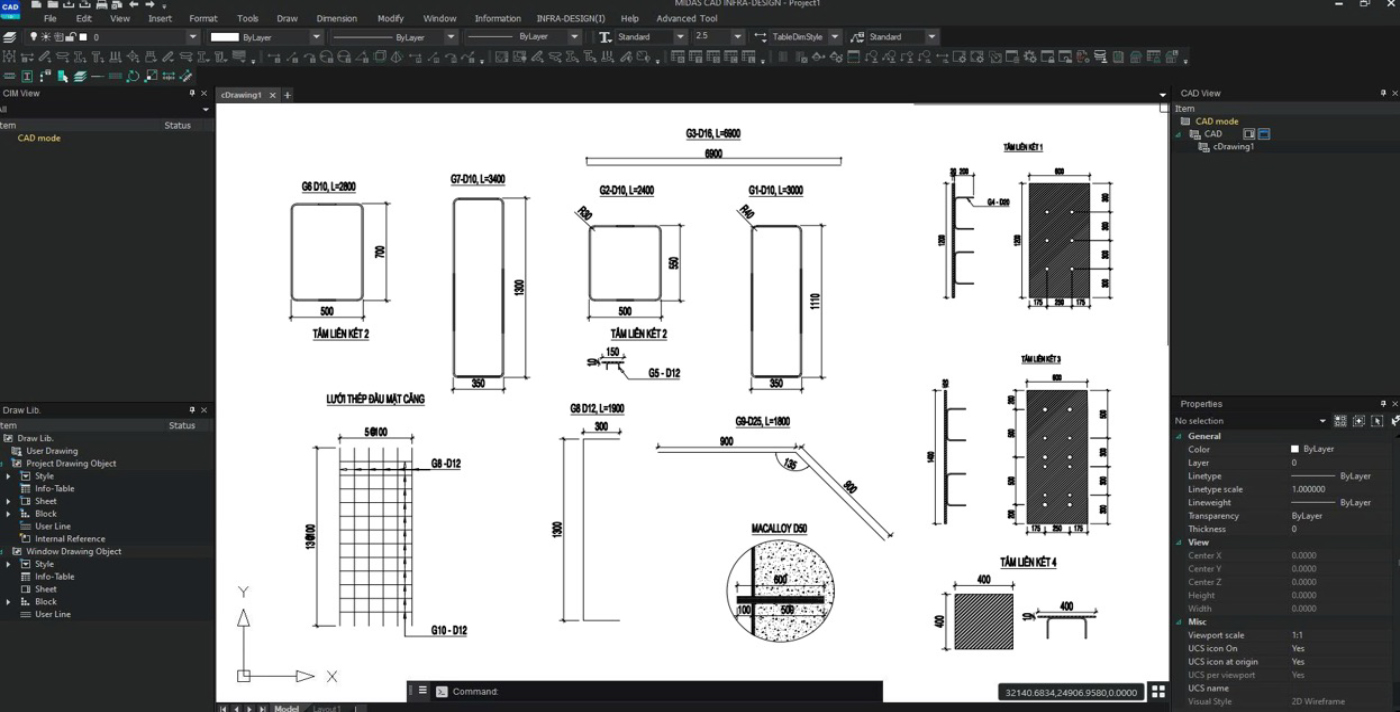

Sau khi phương án thiết kế tối ưu được xác định, mô hình BIM của bệ căng được chuyển từ Midas CIM sang Midas CAD để triển khai hồ sơ bản vẽ thi công. Các bản vẽ được tạo lập trực tiếp từ mô hình bao gồm mặt bằng, các mặt cắt đặc trưng và chi tiết cấu tạo chính của bệ căng Hình 6. Bảng thống kê khối lượng bê tông và cốt thép được trích xuất tự động từ mô hình BIM, bảo đảm tính chính xác và khả năng cập nhật khi thiết kế thay đổi. Việc liên kết trực tiếp giữa Midas CIM và Midas CAD giúp giảm đáng kể thời gian chỉnh sửa bản vẽ 2D so với quy trình truyền thống.

3.5. Đánh giá hiệu quả của quy trình đề xuất

Hiệu quả của quy trình tối ưu hóa thiết kế được đánh giá thông qua so sánh thời gian thực hiện các công đoạn chính với quy trình thiết kế truyền thống. Kết quả tổng hợp trong Bảng 1 cho thấy quy trình đề xuất giúp rút ngắn thời gian phân tích - tối ưu đến 60% và triển khai bản vẽ đến 50%, đồng thời nâng cao tính nhất quán của dữ liệu thiết kế.

Mặc dù thời gian mô hình hóa ban đầu có thể tương đương với một số phương pháp truyền thống, lợi ích tổng thể của quy trình thể hiện rõ khi xét đến toàn bộ chu trình thiết kế và số lượng vòng lặp tối ưu cần thực hiện trong thực tế.

Bảng 1. So sánh hiệu quả tối ưu hóa thiết kế bệ căng.

4. Thảo luận

Kết quả nghiên cứu điển hình cho thấy giải pháp tối ưu hóa thiết kế dựa trên BIM, thông qua sự tích hợp giữa Midas CIM, Midas CIVIL và Midas CAD, đáp ứng hiệu quả cả các yêu cầu kỹ thuật và tổ chức trong thiết kế bệ căng dầm bê tông dự ứng lực đúc sẵn. Giá trị cốt lõi của giải pháp không nằm ở việc Đăng nhập tài khoản 28Bet mô hình 3D riêng lẻ, mà ở khả năng liên kết, đồng bộ và kiểm soát dữ liệu thiết kế xuyên suốt các giai đoạn mô hình hóa, phân tích kết cấu và triển khai bản vẽ.

So với quy trình thiết kế truyền thống dựa trên AutoCAD kết hợp với các phần mềm phân tích độc lập, quy trình tích hợp BIM thể hiện ưu thế rõ rệt về hiệu quả mô hình hóa, tính liên tục của luồng dữ liệu và khả năng thực hiện các vòng lặp tối ưu thiết kế. Việc sử dụng Midas CIM, một nền tảng BIM chuyên dụng cho lĩnh vực hạ tầng và cầu đường, giúp khắc phục các hạn chế của các phần mềm BIM không chuyên dụng trong xử lý hình học tuyến phức tạp và các kết cấu đặc thù. Đồng thời, khả năng liên kết trực tiếp với Midas CIVIL giúp giảm thiểu sai sót do nhập liệu thủ công và rút ngắn đáng kể thời gian thiết lập mô hình tính toán.

Bên cạnh đó, việc triển khai bản vẽ và bảng khối lượng trực tiếp từ mô hình BIM thông qua Midas CAD mang lại lợi thế rõ rệt trong giai đoạn hoàn thiện hồ sơ thiết kế. Cách tiếp cận này giúp giảm đáng kể thời gian hiệu chỉnh bản vẽ 2D, đồng thời nâng cao tính nhất quán giữa mô hình tính toán, hồ sơ bản vẽ và dữ liệu khối lượng - một trong những vấn đề tồn tại phổ biến trong thực tiễn áp dụng BIM tại Việt Nam.

Trong bối cảnh các dự án hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá tại Việt Nam đang được triển khai với quy mô lớn và yêu cầu cao về tiến độ, giải pháp đề xuất cho thấy tính phù hợp và khả năng áp dụng thực tiễn, đặc biệt đối với các Tải app 28Bet sử dụng cấu kiện bê tông dự ứng lực đúc sẵn. Tuy nhiên, nghiên cứu hiện mới tập trung vào một loại bệ căng cụ thể và các tiêu chí tối ưu chủ yếu dựa trên yêu cầu kỹ thuật. Các nghiên cứu tiếp theo cần mở rộng phạm vi áp dụng cho các loại kết cấu phụ trợ khác và tích hợp các tiêu chí tối ưu đa mục tiêu nhằm hoàn thiện hơn giải pháp đề xuất.

5. Kết luận

Bài báo đã đề xuất và kiểm chứng một giải pháp tối ưu hóa thiết kế dựa trên BIM cho bệ căng dầm bê tông dự ứng lực đúc sẵn thông qua việc tích hợp các phần mềm chuyên dụng Midas CIM, Midas CIVILvà Midas CAD. Quy trình đề xuất cho phép liên kết chặt chẽ giữa mô hình hình học, phân tích kết cấu và triển khai bản vẽ, qua đó khắc phục các hạn chế của quy trình thiết kế truyền thống vốn rời rạc và phụ thuộc nhiều vào thao tác thủ công.

Nghiên cứu điển hình cho thấy mô hình BIM không chỉ đáp ứng yêu cầu kiểm tra khả năng chịu lực và điều kiện làm việc của bệ căng theo tiêu chuẩn hiện hành, mà còn hỗ trợ hiệu quả cho quá trình tối ưu hóa kích thước và vật liệu. Việc xuất trực tiếp bản vẽ và bảng khối lượng từ mô hình BIM giúp giảm đáng kể thời gian triển khai hồ sơ thiết kế và nâng cao tính nhất quán dữ liệu.

Kết quả nghiên cứu khẳng định tính khả thi và tiềm năng ứng dụng của giải pháp trong thực tiễn thiết kế các Tải app 28Bet hạ tầng 28 Bet 22vip cá cược thể thao, casino, lô đề, bắn cá tại Việt Nam, đặc biệt đối với các dự án sử dụng cấu kiện bê tông dự ứng lực đúc sẵn quy mô lớn. Hướng nghiên cứu tiếp theo có thể mở rộng phạm vi áp dụng cho các loại kết cấu khác và tích hợp các tiêu chí tối ưu đa mục tiêu nhằm nâng cao hơn nữa hiệu quả của quy trình BIM đề xuất.

Lời cảm ơn

Cám ơn Công ty Cổ phần Bê tông 620 Châu Thới đã hỗ trợ cho nghiên cứu này.

TÀI LIỆU THAM KHẢO

[1]. T.N. Thanh, T.D. Minh, T.H. Xuan, Overview of BIM application for bridge-highway and infrastructure projects in Viet Nam, Tạp chí Khoa học Đăng nhập tài khoản 28Bet vận tải, 71 (7) (2020), 760-774.

[2]. M.C. Georgiadou, An overview of benefits and challenges of building information modelling (BIM) adoption in UK residential projects, Construction Innovation, 19 (3) (2019), 298-320.

[3]. Huynh Xuan Tin, Nguyen Quoc Chuong, Vo Phu Toan, Do Minh Truyen, Nguyen Truong Giang, and Nguyen Xuan Viet (2020), 550 – Binh Duong overpass using Building Information Modeling, International conference on Application of Artificial Intelligence in Transportation.

[4]. Wenping Liu, Hongling Guo, Heng Li and Yan Li (2014), “Using BIM to Improve the Design and Construction of Bridge Projects: A Case Study of a Long-span Steel-box Arch Bridge Project”, Int J Adv Robot Syst, DOI:10.5772/58442.

[5]. Chính phủ (2023), Quyết định 258/QĐ-TTg ngày 17/03/2023 về Lộ trình áp dụng Mô hình thông tin Tải app 28Bet (BIM) trong hoạt động Đăng nhập tài khoản 28Bet.

[6]. Bộ Cổng Game 28BET Uy Tín Hàng Đầu (2024). Thông tư số 09/2024/TT-BXD ngày 30/8/2024 về việc sửa đổi, bổ sung một số định mức Đăng nhập tài khoản 28Bet ban hành tại Thông tư số 12/2021/TT-BXD ngày 31/8/2021 của Bộ trưởng Bộ Cổng Game 28BET Uy Tín Hàng Đầu, có hiệu lực từ ngày 15/10/2024.

[7]. Ngô Thanh Thủy, Huỳnh Xuân Tín (2025), Ứng dụng BIM cho công tác chế tạo cấu kiện bê tông cốt thép đúc sẵn, 28Bet là nền tảng cá cược trực tuyến có chất lượng dịch vụ cao cấp nhất Việt Nam, số 04/2025, Tải app 28Bet, tr. 148–151.
